Uno de los errores más costosos que vemos en obras de la zona es pretender estabilizar una excavación profunda o un talud en Los Ángeles con soluciones genéricas, sin considerar la rigidez real del trumao. El suelo aquí no perdona. Hemos revisado proyectos donde el cálculo de adherencia del bulbo se hizo con fórmulas de libro, ignorando que la estructura porosa de la ceniza volcánica consolidada cambia su comportamiento con la humedad estacional. El resultado: deformaciones excesivas o, peor, falla progresiva. Un anclaje bien diseñado exige conocer la microestructura del terreno, y eso implica ensayos específicos como el ensayo SPT para perfilar la resistencia a la penetración en los estratos superficiales, o el ensayo CPT cuando la estratigrafía es errática y necesitamos un perfil continuo de punta y fuste antes de definir la longitud de bulbo.
La capacidad última de un anclaje en Los Ángeles no la dicta el acero, la dicta la adherencia en la interfaz de ceniza volcánica saturada.
Enfoque y alcance
Factores del sitio
En Los Ángeles, con una precipitación media anual cercana a los 1.100 mm concentrada en invierno, muchas veces vemos que la elevación repentina del nivel freático satura el contacto bulbo-terreno, reduciendo la tensión efectiva y, por tanto, la capacidad del anclaje. No es un tema menor. Hemos intervenido en faenas a metros del río Biobío donde la napa subió dos metros en 48 horas tras un temporal, poniendo en jaque una pantalla de pilotes anclada. Un diseño robusto de anclajes activos o pasivos en esta zona debe incorporar obligatoriamente un sistema de drenaje profundo y una verificación de la estabilidad bajo condiciones no drenadas, especialmente en lentes de arcilla plástica que abundan hacia el sector de San Carlos de Purén. Ignorar la hidrogeología local es apostar contra la historia geológica del valle central.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normas aplicables
NCh2369.Of2003 y actualizaciones - Diseño sísmico de estructuras industriales, NCh 165 - Standard Test Methods for Deep Foundations Under Static Axial Tensile Load, EN 1997-1:2004 (Eurocódigo 7) - Cálculo geotécnico para anclajes, Manual de Carreteras de Chile, Vol. 3 - Instrucciones para diseño de anclajes en taludes, FHWA-NHI-05-039 - Ground Anchors and Anchored Systems
Servicios relacionados

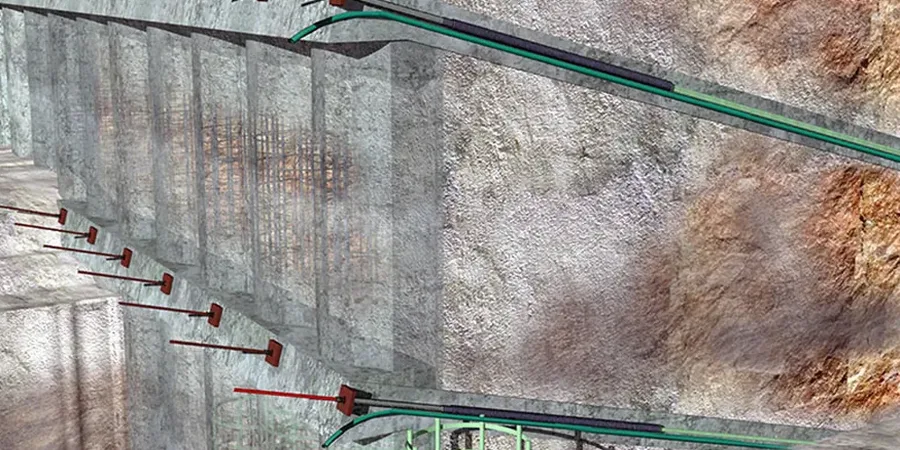

Diseño de anclajes activos para pantallas
Calculamos la carga de bloqueo y la redistribución de esfuerzos en excavaciones del centro cívico de Los Ángeles, donde el espacio es reducido y las deformaciones admisibles son mínimas. Optimizamos la inclinación y la profundidad del bulbo para esquivar interferencias con cimientos vecinos.
Estabilización de taludes con anclajes pasivos
En los cortes de la Ruta 5 Sur o caminos hacia Antuco, implementamos sistemas pasivos de barra autoperforante para suelos coluviales. La clave está en la longitud de transferencia y en la protección catódica del acero contra la agresividad de las cenizas húmedas.
Pruebas de arrancamiento y verificación de carga
Ejecutamos ensayos de creep y de carga última sobre anclajes de sacrificio, midiendo el desplazamiento en la cabeza con precisión de centésimas de milímetro. Esto nos permite validar o ajustar in situ la fricción unitaria del bulbo antes de tensar la línea completa.
Parámetros típicos
Preguntas comunes
¿Cuál es la diferencia práctica entre un anclaje activo y uno pasivo en el suelo de Los Ángeles?
En nuestra experiencia local, el anclaje activo se tensa contra la estructura para eliminar la deformación inicial del cable, ideal en pantallas de edificación donde no se tolera movimiento. El pasivo entra en carga solo si el terreno se deforma, funcionando como una costura de refuerzo. En las arcillas expansivas de Los Ángeles, solemos preferir la pre-carga activa para controlar la relajación temprana del bulbo por humedecimiento.
¿Qué rango de inversión se maneja para un diseño de anclajes en la zona?
Depende de la envergadura y la accesibilidad del sitio, pero en faenas estándar en Los Ángeles el presupuesto para el diseño y las pruebas de campo se sitúa entre $488.000 y $1.560.000, variando según la cantidad de líneas de anclaje a verificar y la profundidad de perforación sobre suelos volcánicos.
¿Cómo afecta el clima de la Región del Biobío a la durabilidad del anclaje?
La alta pluviometría invernal y el nivel freático somero en el valle central de Los Ángeles generan corrosión acelerada si no se protege la cabeza del anclaje. Nosotros especificamos doble barrera anticorrosión (vaina corrugada de PVC más lechada interior) en todo tendón que quede expuesto a ciclos de mojado-secado, conforme a las directrices de la FHWA.
¿Se puede anclar en suelos blandos o de relleno no controlado?
Sí, pero requiere una técnica muy cuidadosa. En rellenos heterogéneos de la periferia de Los Ángeles, usamos inyección selectiva de lechada a baja presión para recompactar la zona del bulbo antes de la inyección final. El bulbo se diseña con una longitud mayor y se verifica con pruebas de arrancamiento incrementales para asegurar que la adherencia supere los 100 kPa mínimos exigidos por diseño.
